惠州市惠城中心区南部供水现状及应对方案的探讨
1、引言

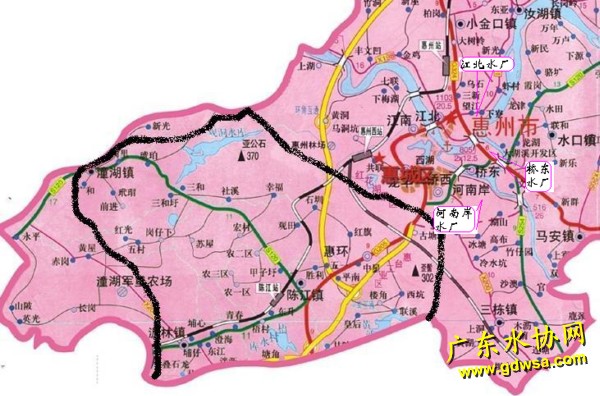

图一 南部近期供水区域示意图
2、供水现状
惠城中心区南部片区包括属于原惠阳市的陈江、沥林、潼湖,原供水系统由当地村镇水厂和河道取水经过简易处理后供给。随着2003年惠城中心区行政区划的调整,南部三镇并入惠城区,陈江、潼湖的供水系统由惠州市自来水总公司接管。
目前,惠州市自来水总公司下属水厂三座:河南岸水厂(18万m3/d)、江北水厂(20万m3/d)、桥东水厂(12万m3/d)。2005年惠州市自来水总公司供水范围内用水高峰期供水量已接近47万m3/d,2006年用水高峰期供水量已接近51万m3/d。目前,江北水厂二期扩建工程(20万m3/d)已经动工。从供水总体布局来看,惠城中心区、江北片区和小金口主要由位于东江右岸的江北水厂供水;三栋数码园、江南片区主要由桥东水厂和河南岸水厂供水;中心城区南部片区基本没有水厂,大部分由位于惠州中心城区的河南岸水厂长距离输送供给。其供水现状存在以下特点:
2.1 除南部片区外,惠城中心区供水管网相对较为完善。江北水厂出水管(DN1200)通过惠州大桥下游与河南岸水厂的出水管连通,另一条出水管(DN1000)通过东江大桥与桥东水厂市政供水管连通,形成外围环状。惠城中心区的多数主供水管道也连成环状分布,供水安全性较高。
2.2 水源空间分布不均,部分地区水源充沛,部分地区水源严重不足。由于东江及其支流西枝江从惠州穿过,沿江地区的水源保证率较高,南部片区远离东江及西枝江地区,主要依靠河南岸水厂通过近20Km的管道供水,整个片区水压较低,水量无法保证。
2.3 惠城中心区南部片区现状供水系统不尽合理,供水成本较高。由于该片区目前没有水厂,部分镇区还是直接从附近水库或河道取水经简易处理后供镇内生活、生产用水,其余供水全部由河南岸水厂供给,近年供水情况见表1。南部片区的用水由河南岸水厂长距离供水而无法充分保证水量,中心城区就只能由江北水厂远距离供给,从而形成多次转输供水,增加了供水成本。
表1——惠州市惠城中心区南部片区近年供水量统计
地点 年份 |
陈 江 |
仲恺、惠环 |
潼 侨 |
合 计 |
增长率 |
2002年 |
3.175 |
4.092 |
0.510 |
7.777 |
|
2003年 |
3.678 |
4.932 |
0.635 |
9.245 |
18.9 |
2004年 |
4.067 |
5.556 |
0.814 |
10.437 |
12.9 |
2005年 |
4.172 |
6.288 |
0.809 |
11.269 |
8.0 |
2.4 惠城中心区南部片区的管网多数呈枝状分布或单管供水,且管径偏小,供水安全性较低。部分地势较高区域或供水管网末梢处,供水量和水压相应也难以正常保障。2005年度南部片区大管(Φ600及以上)爆管有10多次,停水影响范围较广;2006年度据不完全统计大管(Φ600及以上)爆管达20宗,其中三环路DN1200管有3次,平南路口DN800管有2次,甲子路DN800管有2次,斜下DN800管有2次,停水范围较大,同时影响中心城区的水压。
3、方案措施
3.1 结合利用现有的村镇水厂(见表2),有计划的进行改造,更新设备,改进工艺,充分发挥其综合效益,有效解决较偏远镇区的用水需求。但由于总供水规模只有1.2万m3/d,远远不能满足南部片区近期(2010年)的20多万m3/d供水需求,且水源保证率低,净水工艺落后,供水水质也难以保证。
表2——南部片区镇属水厂统计
水 厂 |
供水规模 (万m3/d) |
现状规模 (万m3/d) |
水 源 |
供水范围 |
备 注 |
碗窑水厂 |
0.2 |
0.2 |
碗窑水库 |
镇隆镇区 |
镇隆镇 |
黄沙水厂 |
0.4 |
0 |
黄沙水库 |
镇隆镇区 |
在建 |
长龙水厂 |
0.1 |
0 |
境内小河 |
镇隆镇区 |
在建 |
观洞水厂 |
0.5 |
0.3 |
观洞水库 |
潼湖镇区 |
已建 |
3.2 建设多回路管道,在南部片区形成区域环状管网(见图二),提高供水安全保障率。建设河南岸水厂——仲恺开发区DN1000供水管,使从河南岸到南部片区由原来的单管供水变成双管供水,有效缓解中心城区南部片区的用水需求。同时增加南部片区内的管道建设,使有条件的工业园区形成双回路供水,沿松山工业园内部至陈江大道建设一条连通管,形成南部片区内环回路,提高了供水安全性。增加江北水厂沿四环路至南部的供水管道,与河南岸水厂沿西坑至南部的供水管道联合供水,形成外围环状。但由于四环路未形成,工程难度较大,西坑线路也地势起伏不平,中途需设加压泵站,施工条件还不成熟,且建设期长。
图二 南部区域管网示意图
3.3 根据该片区水资源状况以及现状供水条件,从区域供水的角度,统筹考虑,建设集中的区域水厂。由于南部片区没有水厂,目前全由河南岸水厂通过25km长的管道供给,一旦该管道受损,将造成约20平方公里的区域停水,波及上百家企业,几十万人口,且到2010年的供水需求将达23.35万m3/d。因此,有必要在南部片区建设大规模水厂,主要向陈江、潼侨、潼湖,及惠环、沥林和镇隆部分供水,并辐射周边地区,与河南岸水厂形成相对独立又相互联合的供水格局。但取水水源处于东江惠州河段的下游,水质稍差,工艺处理难度较大;且新建厂区、取水泵房和输配水管线,投资巨大。
4、结 论
综上所述,考虑各片区水资源状况以及现状供水条件,从区域供水的角度,统筹考虑,统一规划,逐步淘汰规模小、效益差的水厂,在惠城中心区南部片区建设集中的区域水厂来保证惠州市中心城区南部片区的用水需求,提高城市供水安全可靠性是行之有效的措施,从而保障惠州市经济建设的可持续发展。
参考文献:
[1]《惠州市城市总体规划(2004—2020)》
作者简介:
李贤梅(1979— ),女,汉族,工学士,毕业于华北水利水电学院给水排水工程专业,助理工程师。E-mail:cqlixianmei@163.com
张戎(1963— ),男,汉族,工学士,给水排水高级工程师,惠州市自来水总公司总工程师,从事城市供水工作二十多年,对给水设计、施工、管理有丰富的经验。E-mail:ZhangRong817@21cn.com
周平(1969— ),女,汉族,工学士,毕业于同济大学给水排水工程专业,工程师。
