不锈钢复合管
本页面信息由“新力集团公司”提供并对内容真实性负责，内容与广东水协网立场无关。
一、结 构
“新力”不锈钢塑料复合管是一种三层结构的不锈钢与塑料复合产品，管外层为 sus304# 不锈钢，内层为食用级 PE 塑料层，中间为专用高温热熔胶粘接层。
二、性 能
• 卫生无毒，属绿色环保建材 。
• 内壁光滑，不结垢，不滋生细菌，不生水锈 。
• 耐酸碱腐蚀，耐热，抗老化，防鼠咬 。
• 保温节能，内复合塑料层，导热系数小，热水系统中保温效果好 。
• 重量轻，韧性好，耐冲击，耐压强度达 5Mpa 以上 。
• 外观豪华、美观，装饰性强 。
• 安装方便，连接安全可靠。
• 使用寿命长，可达 50 年以上 。
三、规格
|
品名 |
型号规格 |
内径 |
外径 |
公称压力 |
工作温度 |
包装长度 |
|
普 通 型 冷 水 管 |
SB-16 |
12 |
16 |
1.6 |
-40~60 |
6 |
|
SB-20 |
16 |
20 |
1.6 |
-40~60 |
6 | |
|
SB-25 |
20 |
25 |
1.6 |
-40~60 |
6 | |
|
SB-32 |
26 |
32 |
1.6 |
-40~60 |
6 | |
|
SB-40 |
33 |
40 |
1.6 |
-40~60 |
6 | |
|
SB-50 |
42 |
50 |
1.6 |
-40~60 |
6 | |
|
SB-63 |
54 |
63 |
1.6 |
-40~60 |
6 | |
|
SB-75 |
66 |
75 |
1.6 |
-40~60 |
6 | |
|
SB-90 |
80 |
90 |
1.6 |
-40~60 |
6 | |
|
SB-110 |
99 |
110 |
1.6 |
-40~60 |
6 | |
|
SB-160 |
148 |
160 |
1.6 |
-40~60 |
6 | |
|
耐 高 温 管 |
SBH-16 |
12 |
16 |
1.6 |
-40~90 |
6 |
|
SBH-20 |
16 |
20 |
1.6 |
-40~90 |
6 | |
|
SBH-25 |
20 |
25 |
1.6 |
-40~90 |
6 | |
|
SBH-32 |
26 |
32 |
1.6 |
-40~90 |
6 | |
|
SBH-40 |
33 |
40 |
1.6 |
-40~90 |
6 | |
|
SBH-50 |
42 |
50 |
1.6 |
-40~90 |
6 | |
|
SBH-63 |
54 |
63 |
1.6 |
-40~90 |
6 | |
|
SBH-75 |
66 |
75 |
1.6 |
-40~90 |
6 | |
|
SBH-90 |
80 |
90 |
1.6 |
-40~90 |
6 | |
|
SBH-110 |
99 |
110 |
1.6 |
-40~90 |
6 | |
|
SBH-160 |
148 |
160 |
1.6 |
-40~90 |
6 |
四、适用领域
• 民用建筑冷热水给水系统、供热系统 。
• 太阳能热水器配管系统 。
• 直饮水管道系统 。
• 工业、化工液体输送系统 。
• 燃气、压缩空气及空调系统 。
• 医疗、食品液体输送系统 。
五、 施工工艺
１.按施工尺寸，在管材上标明记号，切管时不应过度用力，以免管材变形。
２.用电动切管机切大口径管材时，应保证切口垂直于管材轴口。
３.管材端面应去除毛边和毛刺，清除干净方可进行安装。
（1）管材与管件的连接：［适用Ø63以下(包括Ø63)］
将管件的螺帽④、Ｃ型环③依次套在管材⑤上(Ø40-Ø63管需加铜衬套，用专用滚槽器滚出沟槽，尺寸参照上表，将Ｃ型环套在管材沟槽中)，将垫片②套在管材上，再将“Ｕ”型密封圈①开口向里按入管件⑤，确认零件安装正确后，将管材垂直插入管件。用扳手将螺帽拧紧固定。螺帽不宜拧的过紧，以免损坏密封圈和管件丝扣。
（2）管件与其它器件的连接
新力不锈钢复合管管件材质为铜镀铬、不锈钢或ＰＣ合金塑料。所有内外螺纹均为标准管螺纹。可与现行各类给水、供气及其它器件方便地配接。连接简单、省力、安全。Ø75以上管材还配有法兰连接件，可与阀门、管材伸缩补偿器、水泵出口等需以法兰连接的附件连接。

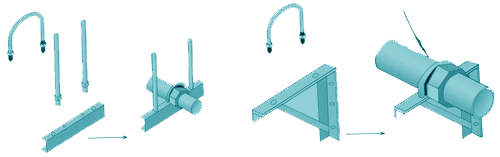

在管件安装位置附近设置固定卡子，若采用金属固定卡子时，应用塑料带或橡胶物隔垫以保护管道不受损伤。
